汽車零部件沖壓中，當兩種零件采用同一套模具，但是零件上局部特征不同時，如側圍的油箱口、頂蓋的天窗口，傳統的處理方法是，將不需要用到的凸模拆除。這種方式多了一次模具部件的拆裝，且拆下的部件不易保管存放。



我司設計的氣動快換機構，通過氣缸為其提供動力。在不拆卸模具部件的情況下，實現了使用同一套模具沖壓不同零件的功能。

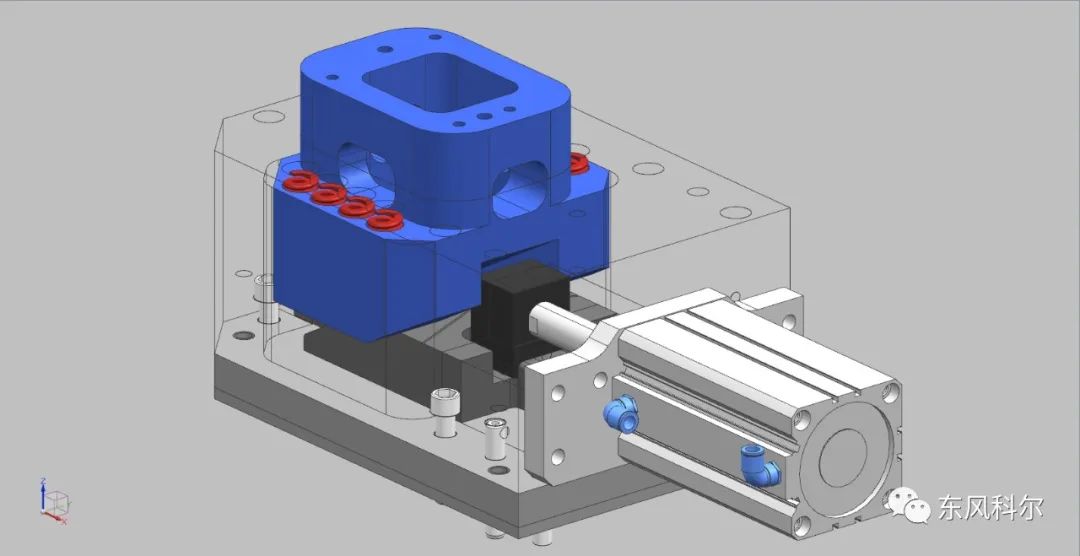

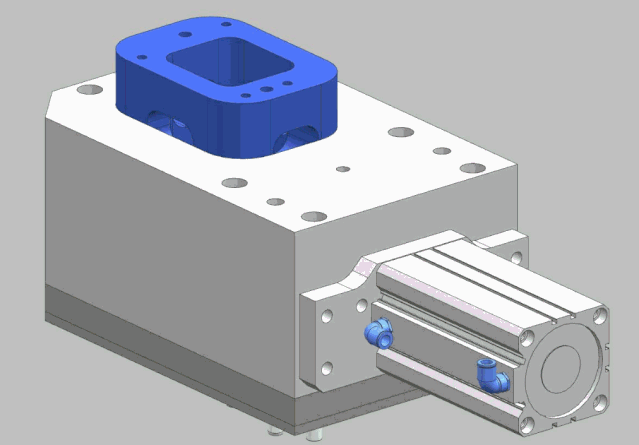

如下演示圖所示：

當氣缸充氣時，驅動塊被推動，凸模被頂起；當氣缸排氣時，驅動塊被拉回，凸模回落。

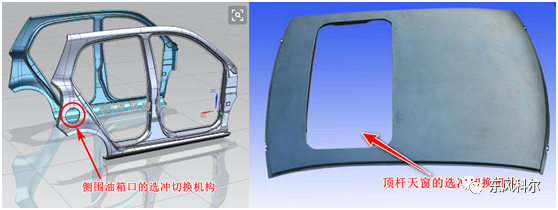

此類氣動快換機構應用于沖壓件孔的選沖，如：側圍的油箱口，頂蓋的天窗口。當機構位于狀態A時，凸模頂出；當機構位于狀態B時，凸模縮回，不與零件接觸，實現選沖功能。結合此機構的運用，可實現修邊、翻邊、整形等功能。

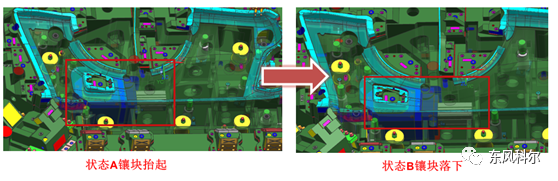

狀態A：



狀態B：




應用案例：

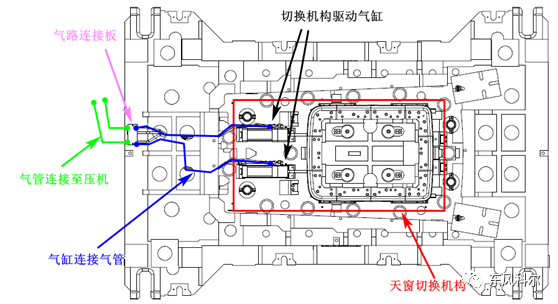

如下是常見的汽車頂蓋模具，上模中使用了天窗切換機構，通過兩個氣缸為切換機構提供動力。氣缸與模具端頭氣路連接板連接，氣路連接板與壓機連接。
