返回 發布時間:2023-12-05 閱讀次數:3934 來源:武漢科爾精密科技有限公司

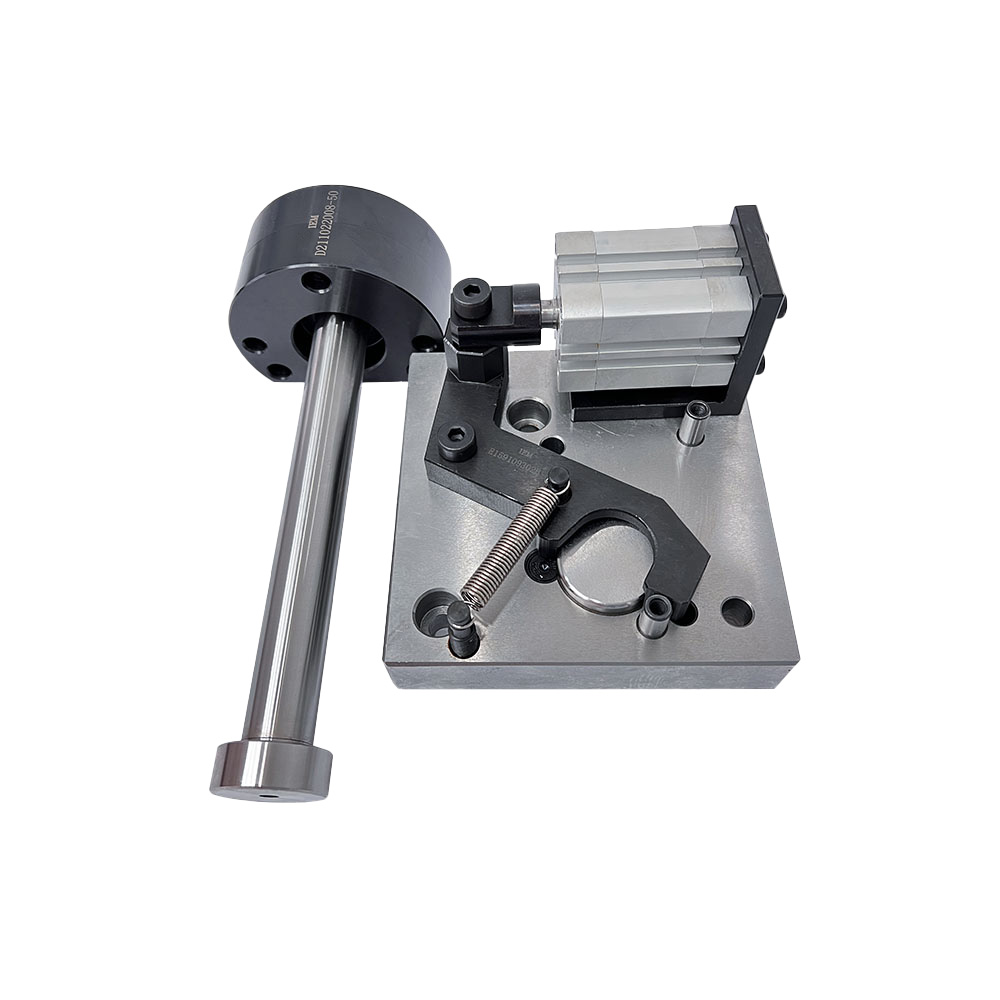

隨著計算機技術和機器人技術的發展,自動化制造業現在已經得到廣泛應用和推廣,如今的沖壓模具中,已經逐漸用上自動化相關產品,以提高生產效率和質量。本期為大家推薦一款氣動系列標準件—氣動存放機構。


使用方法

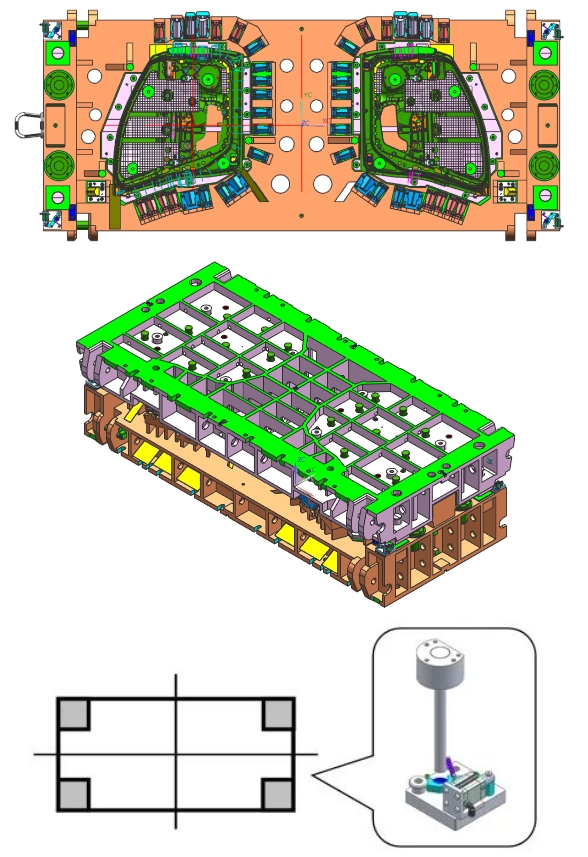

1:模具模座四角位置,使用安裝面150X150mm位置安裝該產品;

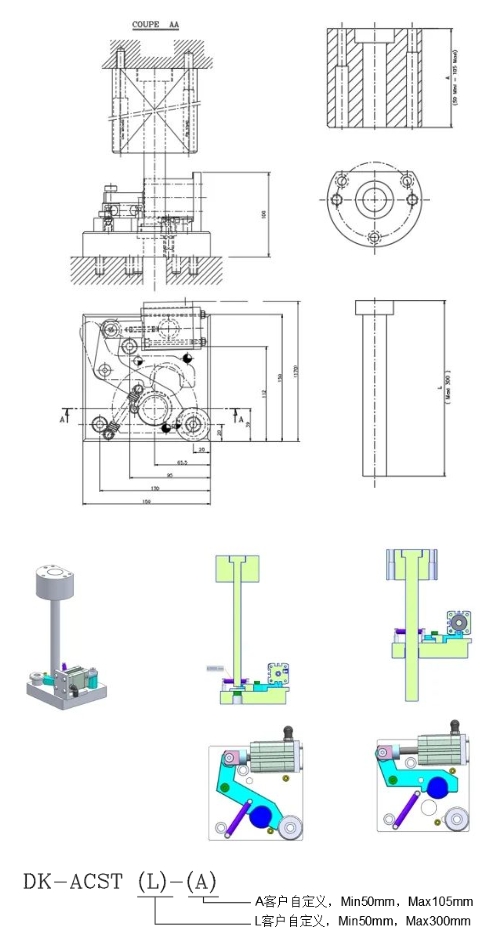

2:產品頂桿長度根據模具行程屬性自定義,頂桿固定座長度自定義;
3:產品單個可承受25噸載荷;
4:氣缸帶磁環,可搭感應器聯動設備;


1.聯動氣路,模具接通氣路后,模具解除限位,可以直接沖壓工作,斷氣后限位功能開啟;

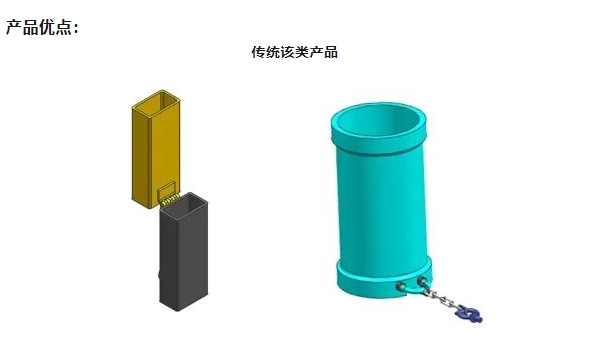

2. 相對于傳統限位管,限位塊,使用該機構無需手動放下限位套筒或者拆除限位塊;
3.避免傳統限位組件在現場占用空間;

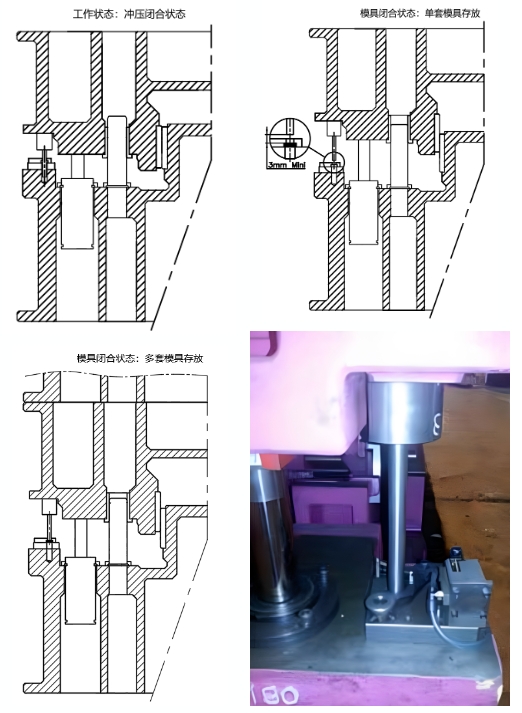

細節信息:模具閉合狀態,非堆疊狀態,保證頂桿距離擋板最小3mm;堆疊使用最大三套模具可堆疊使用;模具沖壓工作狀態,檔桿可進入避讓孔一定深度,產品需要配合限位氮氣彈簧使用;

期待您的咨詢與選用咨詢及訂購電話:027-84281894
