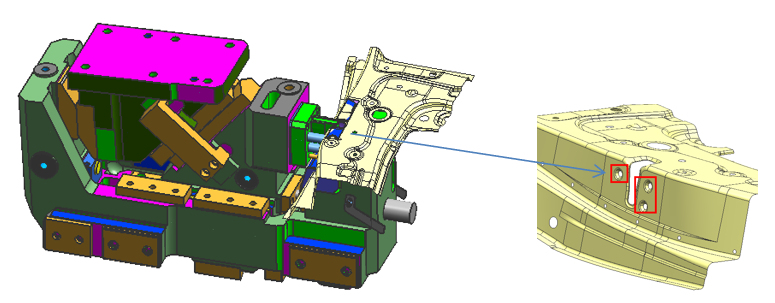

為解決零件帶負角方向沖孔整形，例如下圖帶負角零件沖孔整形等。我司新開發對沖斜楔，主要作用于負角零件沖孔整形等工作。

工作原理

       斜楔分為4個部分驅動塊、工作滑塊、導向滑塊、和底座。驅動塊向下運動帶動工作滑塊A向右運動，導向滑塊B向左運動，使其工作滑塊A與導向滑塊B，運動方向相反，保證零件存在負角時，可現實負角沖裁以及負角零件沖裁完成后可自由取出等問題。  是一款專門為解決負角零件而設計的，進行統一的規范設計，系列化的開發，使其更具有實用性，避免非標定制類斜楔設計周期長，生產難度大等問題，具有以下特點。

詳細商品資料見2024版產品目錄

沖裁平穩

1、導滑接觸面積大，沖裁方向線型，沖裁更穩定。

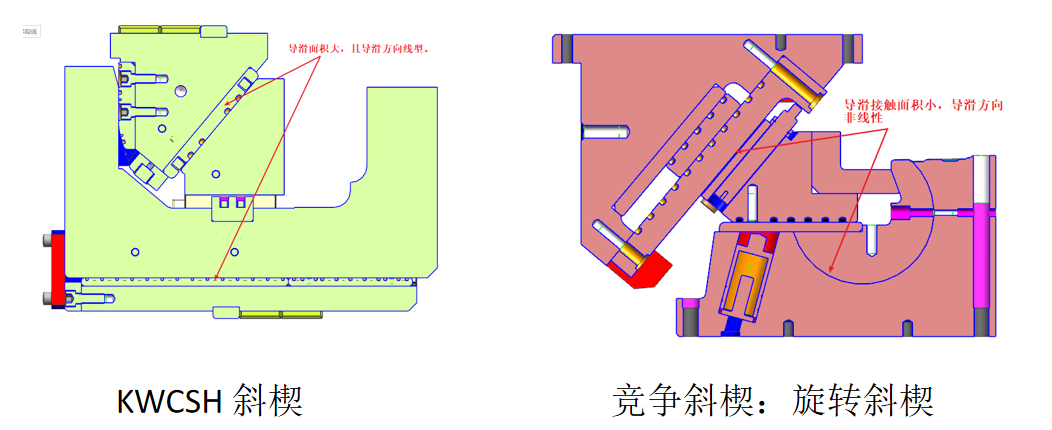

2、與同規格旋轉斜楔相比較，導滑接觸面積大，沖裁方向線型，沖裁更穩定。

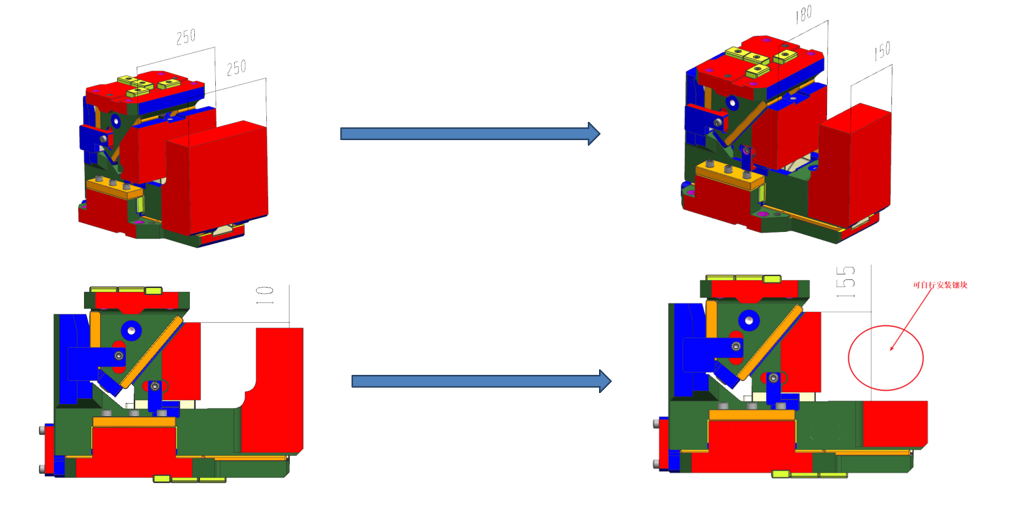

滑塊安裝面可變化

1、可在安裝面本體加工型面，也可以直接安裝型面鑲塊等。

2、滑塊安裝面可變化，工作滑塊A寬度可變化為180-250，導向滑塊B寬度可變化150-250，高度變化10-155。導向滑塊B安裝面可加工為型面，也可自行安裝鑲塊等部件。

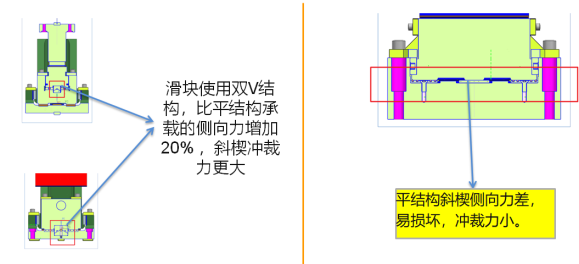

高穩定，高承載

1、導向方向均使用V型結構，承受側向力強，穩定性高。

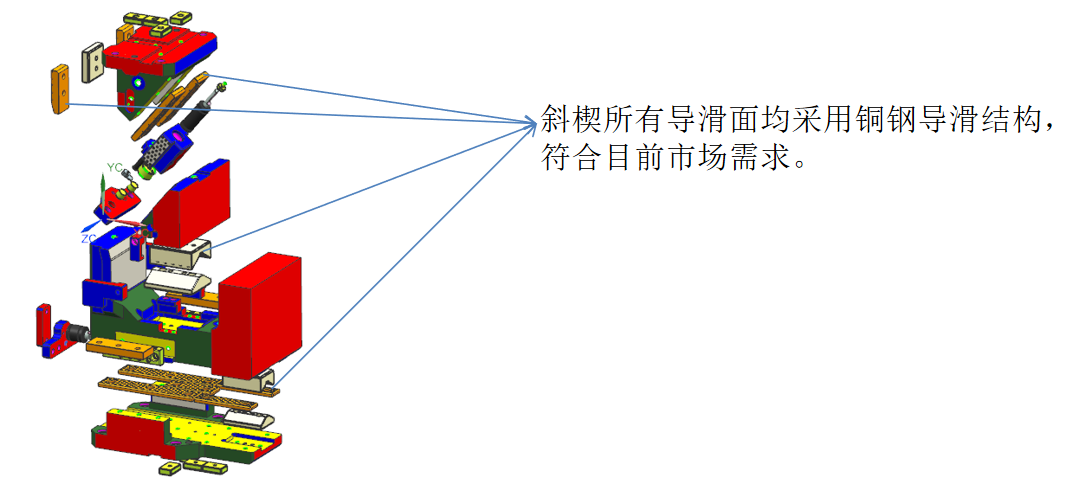

整體銅鋼對磨

1、底座與滑塊、滑塊與驅動之間均采用銅對鋼導滑，耐磨性好，斜楔壽命更長

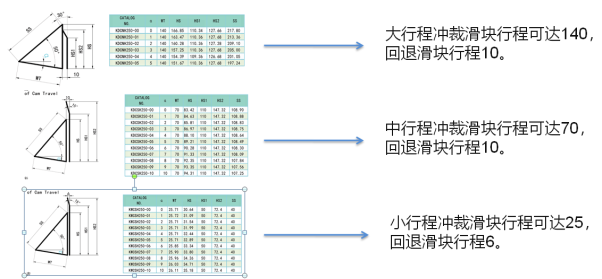

1、斜楔工作行程三擋，適應范圍更廣。

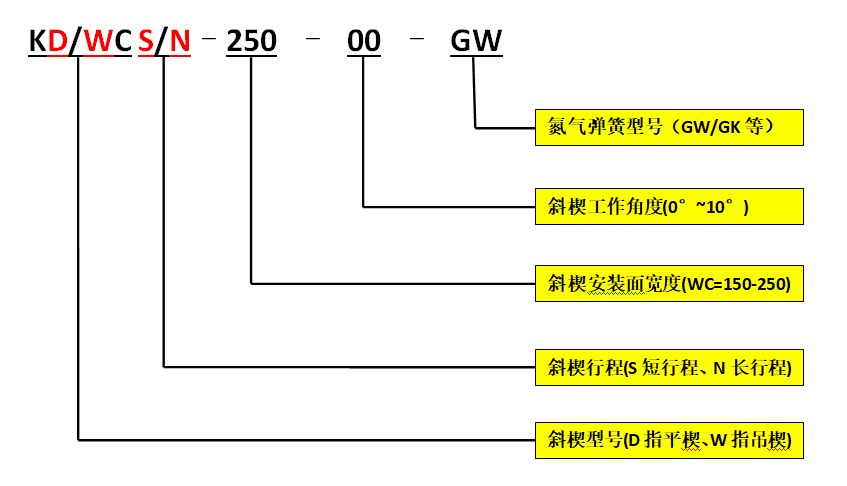

2、KWCSH斜楔工作行程25mm，KDCSH工作行程為70，KDCNH工作行程140。

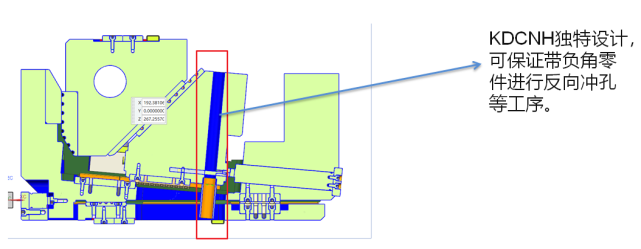

反沖孔

1、KDCNH斜楔具有反向沖孔排料能力。
